Alegerea unui filtru de vid ceramic nu este doar o chestiune de a compara capacitatea de filtrare, presiunea de vid sau prețul echipamentului. Sistemul de filtrare potrivit trebuie să se potrivească cu caracteristicile materialului, umiditatea necesară a turtei, concentrația de suspensie, distribuția dimensiunii particulelor, ciclul de filtrare, procesul din aval și condițiile de funcționare pe termen lung-.
Pentru instalațiile de prelucrare a mineralelor și operațiunile industriale, un filtru prost potrivit poate duce la un debit scăzut, umiditate excesivă în turta de filtru, performanță instabilă a vidului, consum mare de energie, curățare frecventă a plăcilor ceramice și costuri inutile de întreținere.
Acest ghid explică cei mai importanți factori de care trebuie să luați în considerare atunci când selectați unfiltru de vid ceramic, inclusiv tehnologia de filtrare, specificațiile plăcilor ceramice, capacitatea de procesare, caracteristicile șlamului, cerințele de vid, umiditatea tortului, consumul de energie, întreținerea și costul total de funcționare.
De asemenea, explică modul în care Zhongyu abordează filtrarea ceramică în vid din perspectivă inginerească și ce informații ar trebui să pregătească cumpărătorii înainte de a solicita o ofertă.
Ce este un filtru de vid ceramic?

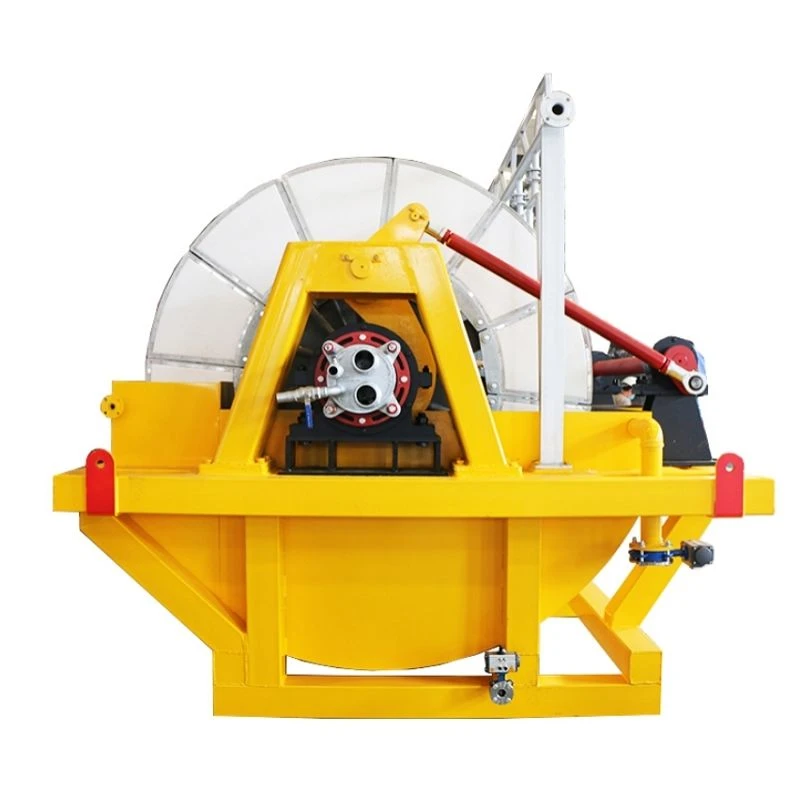

Un filtru de vid ceramic este o mașină continuă de separare a lichidelor solide-care utilizează plăci de filtrare ceramice microporoase ca mediu de filtrare.
Spre deosebire de filtrele de vid-convenționale pe bază de pânză, placa ceramică conține o rețea de pori fini. Suprafața ceramică este hidrofilă, permițând lichidului să treacă, împiedicând aerul să pătrundă ușor în mediul de filtrare.
În timpul funcționării, presiunea de vid creează o diferență de presiune între partea de suspensie și canalele interne ale plăcii filtrante ceramice. Lichidul este atras prin micropori în sistemul intern al plăcii, în timp ce particulele solide se acumulează pe suprafața exterioară și formează o turtă de filtrare.
Procesul de filtrare de bază poate fi rezumat astfel:
Alimentare cu șlam → Formarea turtei → Deshidratare în vid → Evacuarea filtrelor → Îndepărtarea turtei → Regenerarea plăcilor ceramice
Acest principiu de funcționare face ca filtrarea ceramică în vid să fie deosebit de atractivă pentru filtrarea minerală și alte aplicații în care umiditatea scăzută a turtei, filtratul limpede, funcționarea continuă și consumul redus de energie sunt importante.
Cu toate acestea, nu fiecare proiect este potrivit pentru aceeași configurație a filtrului ceramic.
De aceea, selecția echipamentului ar trebui să înceapă cu materialul, nu cu dimensiunea mașinii.
De ce SuntFiltre ceramice cu vidDeveniți mai populari?
Tehnologiile tradiționale de filtrare cu vid pot funcționa bine în multe aplicații, dar se bazează adesea pe cârpe filtrante consumabile și necesită un flux de aer semnificativ din sistemul de vid.
Filtrarea ceramică abordează problema diferit.
Mediul ceramic rigid combină rezistența mecanică, filtrarea microporoasă, proprietățile hidrofile și durata de viață lungă. În condiții de funcționare adecvate, placa ceramică poate obține o îndepărtare eficientă a lichidului, minimizând în același timp cantitatea de aer care intră în sistemul de vid.
Acest lucru poate crea mai multe avantaje potențiale:
- Reduceți umiditatea turtei de filtru
- Claritate mare a filtratului
- Consum redus de pânză filtrantă
- Cerințe mai mici de flux de aer de vid
- Potențial consum redus de energie de operare
- Durată lungă de viață a plăcilor ceramice
- Funcționare automată continuă
- Cerințe reduse de uscare în aval
- Adecvare mai bună pentru nămolurile minerale abrazive
Pentru instalațiile de prelucrare a mineralelor, însă, cea mai importantă întrebare nu este dacă filtrarea ceramică este mai bună.
Adevărata întrebare este:
Va oferi un filtru de vid ceramice economie pentru nămolul dumneavoastră specific?
10 factori cheie de luat în considerare atunci când alegeți un filtru de vid ceramic
1. Începeți cu caracteristicile materialelor dvs
Cea mai frecventă greșeală la achiziționarea unui echipament de filtrare este selectarea mașinii pe baza doar tonajului dorit.
Performanța de filtrare este puternic influențată de materialul procesat.
Înainte de a selecta afiltru de vid ceramic, evaluați cel puțin următoarele caracteristici:
Dimensiunea particulelor
Distribuția dimensiunii particulelor afectează direct formarea turtei, rezistența la filtrare și fluxul de filtrat.
De exemplu, un concentrat mineral relativ grosier poate forma rapid o turtă permeabilă, în timp ce particulele ultrafine pot crea o turtă densă cu rezistență la filtrare mai mare.
Informațiile importante includ:
- Dimensiunea particulelor D50
- Procent care trece de 200 de ochiuri
- Procentul de particule ultrafine
- Distribuția dimensiunii particulelor
- Morfologia particulelor
Nu evaluați dimensiunea particulelor doar dintr-o singură valoare medie.
Două suspensii cu același D50 se pot comporta foarte diferit în timpul filtrării în vid, deoarece distribuțiile lor generale ale particulelor sunt diferite.
2. Concentrația nămolului contează mai mult decât se așteaptă mulți cumpărători
Concentrația furajelor are un impact direct asupra formării turtei și asupra capacității de filtrare.
O suspensie foarte diluată poate necesita mai mult lichid pentru a fi îndepărtat înainte de a atinge grosimea dorită a tortului. Dimpotrivă, un nămol excesiv concentrat poate crea probleme de alimentare și distribuție.
Când solicitați o ofertă, furnizați:
- Concentrația de solide de alimentare
- Densitatea nămolului
- Temperatura șlamului
- Debitul de alimentare
- Debit solid
- Compoziție lichidă
Pentru aplicațiile de concentrat mineral, o concentrație de solide în jur de 30–45% poate fi potrivită pentru multe sisteme de filtrare ceramică, dar intervalul optim de funcționare depinde de materialul specific și de designul procesului.
Nu utilizați un interval de concentrație generic ca înlocuitor pentru testare.
3. Determinați umiditatea necesară a turtei de filtru
Umiditatea tortului este unul dintre cei mai importanți parametri atunci când alegeți echipamentul de filtrare.
Un filtru poate atinge un randament mare, dar totuși să fie neatractiv din punct de vedere economic dacă prăjitura rezultată conține prea multă apă.
Acest lucru este deosebit de important atunci când turta de filtru este ulterior:
- uscat
- Topit
- Transportat
- Stocate
- Se vinde ca concentrat
- Folosit ca materie primă
Un conținut mai scăzut de umiditate a turtei poate reduce cantitatea de apă care intră în procesele din aval.
4. Înțelegeți dimensiunea porilor plăcii filtrante ceramice

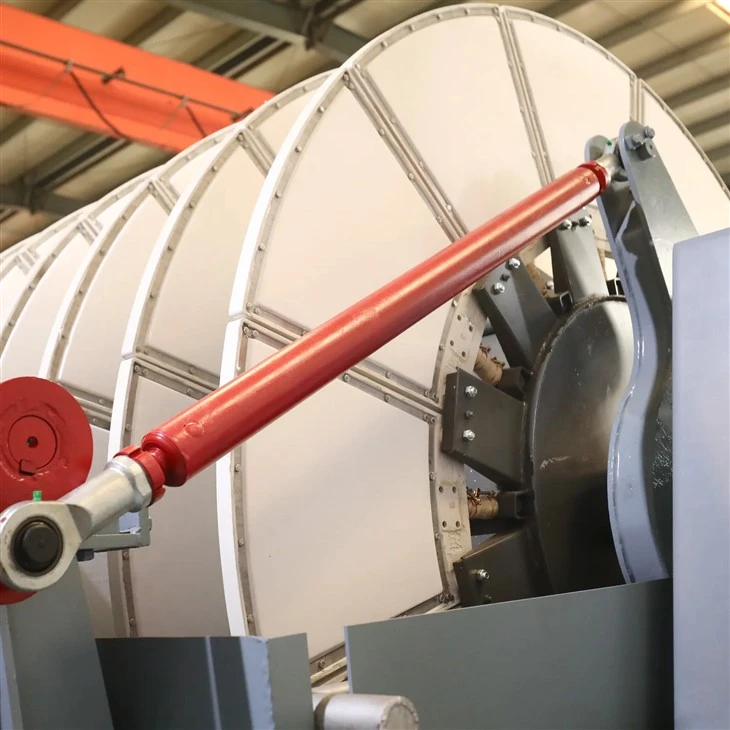

Placa de filtrare ceramică este inima unui filtru de vid ceramic.
Mediile ceramice microporoase pot fi fabricate cu diferite structuri de pori și caracteristici de filtrare. Un sistem tipic de filtrare ceramică poate folosi micropori în intervalul micrometrului, dar structura adecvată a porilor depinde de suspensie.
Dimensiunea porilor nu trebuie selectată numai în funcție de cea mai mică particule din furaj.
Dacă porii sunt excesiv de fini, rezistența la filtrare poate crește.
Dacă structura de filtrare se potrivește prost cu materialul, particulele fine pot pătrunde sau bloca rapid suprafața de filtrare.
Prin urmare, selecția corectă ia în considerare:
Distribuția dimensiunii particulelor + permeabilitatea turtei + claritatea filtratului + cerințele de regenerare + chimia suspensiei
Acesta este unul dintre motivele pentru care testele de laborator sau pilot sunt valoroase înainte de a cumpăra un sistem industrial mare.
5. Verificați cerințele de vid - Nu vă uitați numai la nivelul de vid
Mulți cumpărători se concentrează pe nivelul maxim de vid enumerat într-o specificație tehnică.
De exemplu, ei pot compara mașinile în funcție de faptul dacă sistemul poate atinge aproximativ -0,09 MPa.
Dar vidul maxim singur nu determină performanța de filtrare.
Întrebările mai importante sunt:
Cât de stabil este vidul în timpul funcționării?
Cât aer trebuie să elimine sistemul?
Care este debitul real de aer al vidului?
Câtă putere este necesară pompei de vid?
Cum funcționează sistemul când placa ceramică se murdărește?
Cât de eficient este regenerat mediul ceramic?
Un filtru de vid ceramic poate profita de permeabilitatea scăzută la aer a mediului ceramic pentru a reduce extragerea inutilă a aerului.
Acest lucru este potențial important pentru eficiența energetică, deoarece pompa de vid nu trebuie să manipuleze continuu cantități mari de aer.
Scopul nu este pur și simplu acela de a crea un vid mai puternic. Scopul este de a crea diferența de presiune corectă cu un consum minim de energie inutil.
6. Calculați capacitatea pe baza materialului dvs. real
Capacitatea filtrului ceramic este adesea exprimată în:
t/h
kg/m²·h
m³/h
zona de filtrare
Cu toate acestea, capacitatea anunțată nu ar trebui niciodată tratată ca un număr universal.
O mașină evaluată pentru un anumit debit într-o condiție minerală poate produce un rezultat foarte diferit cu un alt șlam.
Capacitatea reală depinde de:
Proprietățile materialului × concentrația șlamului × dimensiunea particulelor × grosimea turtei × condiții de vid × timpul ciclului × permeabilitatea ceramicii
Din acest motiv, o abordare mai bună de cumpărare este de a oferi furnizorului un obiectiv precum:
Capacitatea necesara de solide uscate: 50 t/h
Concentrația furajului: 35%
Umiditatea țintă a tortului: mai mică sau egală cu 10%
Dimensiunea particulelor: aproximativ 75% trecând peste 200 mesh
Producătorul poate recomanda apoi zona de filtrare și configurația corespunzătoare.
7. Luați în considerare calitatea filtrelor
Claritatea filtrelor este un alt avantaj major care poate face filtrarea ceramică atractivă.
Deoarece mediul ceramic conține micropori controlați, filtratul poate avea o concentrație foarte scăzută de solide în suspensie-în condiții de operare adecvate.
Acest lucru contează când filtratul este:
Reciclat la proces
Revenit la un agent de îngroșare
Reutilizată ca apă de proces
Trimis la tratament în aval
Sub rezerva cerințelor de deversare în mediu
Un filtrat mai limpede poate reduce sarcina pe echipamentele de tratare ulterioare și poate reduce consumul de apă proaspătă{0}.
Prin urmare, atunci când evaluați furnizorii, solicitați date reale privind calitatea filtratului de la materiale similare cu ale dvs., în loc să vă bazați doar pe afirmații generale precum „eficiența ridicată a filtrării”.
8. Evaluați sistemul de regenerare a plăcilor ceramice
Un filtru ceramic nu funcționează pur și simplu continuu fără curățare.
În timp, particulele fine, depunerile chimice sau alți contaminanți pot reduce permeabilitatea suprafeței ceramice.
Prin urmare, este esențial un sistem eficient de regenerare.
Abordările comune de regenerare includ:
- Spalarea in contra
- Curățare acidă
- Curățare cu ultrasunete
- Regenerare chimică
- Procese de curățare combinate
Strategia corectă de curățare depinde de natura depozitului.
De exemplu:
Particule minerale → spălare în contra și curățare fizică
Detartrare anorganică → poate fi necesară curățarea chimică
Blocarea particulelor fine → poate fi necesară o regenerare mai profundă
Prin urmare, un filtru de vid ceramic bun ar trebui evaluat ca un sistem complet de filtrare-și-regenerare, nu doar ca o mașină care conține plăci ceramice.
9. Examinați durata de viață a plăcii ceramice
Unul dintre avantajele economice ale filtrării ceramice este că plăcile ceramice nu sunt echivalente cu cârpele filtrante convenționale de unică folosință.
Lavetele filtrante sunt componente consumabile și, în mod normal, necesită înlocuire periodică.
Plăcile ceramice sunt elemente de filtrare rigide concepute pentru funcționarea pe termen lung-și pot fi adesea regenerate în mod repetat.
În condiții de funcționare și practici de întreținere adecvate, plăcile ceramice pot oferi câțiva ani de funcționare.
Cu toate acestea, durata de viață reală depinde de:
- Abrazivitatea șlamului
- Impact mecanic
- Mediul chimic
- Frecvența curățării
- Produse chimice de curățare
- Orele de funcționare
- Manipularea plăcilor
- Calitate întreținere
Prin urmare, un furnizor ar trebui să fie capabil să explice nu numai durata de viață așteptată a plăcii ceramice, ci și factorii care o afectează.
10. Priviți costul total de proprietate în loc de prețul de cumpărare
Cea mai mică cotație de echipament nu este neapărat soluția de filtrare cu cel mai mic-cost.
Un calcul mai util este:
Costul total de proprietate =
Investiție în echipamente + energie electrică + consumabile + întreținere + înlocuire plăci ceramice + produse chimice de curățare + forță de muncă + timp nefuncțional + costuri de uscare în aval
Acest lucru este deosebit de important pentru fabricile mari de prelucrare a mineralelor care funcționează continuu.
Un sistem de filtrare cu un preț inițial mai mare poate avea un cost de viață mai mic dacă oferă:
- Consum mai mic de energie
- Reduceți umiditatea tortului
- Durată de viață mai lungă a mediului de filtrare
- Consum mai mic de consumabile
- Întreținere redusă
- Disponibilitate mai mare
- Cerere mai mică de uscare în aval
Din acest motiv, deciziile de cumpărare ar trebui să se bazeze pecostul pe tona de solide uscate, mai degrabă decât prețul echipamentului singur.
Filtru de vacuum ceramic vs. Filtru de vid din pânză tradițional
Un filtru de vid ceramic și un filtru convențional cu disc de pânză nu sunt doar două versiuni ale aceleiași tehnologii.
| Factor | Filtru de vid ceramic | Filtru de vacuum din pânză convențional |
|---|---|---|
| Mediu de filtrare | Ceramica microporoasă | Pânză filtrantă |
| Permeabilitatea aerului | Foarte scăzut | Relativ mai mare |
| Medii consumabile | Plăcile ceramice sunt componente-de lungă durată | Pânza necesită înlocuire periodică |
| Umiditatea tortului | Adesea mai scăzut în condiții adecvate | Depinde foarte mult de material și funcționare |
| Filtrați claritatea | De obicei ridicat | Depinde de cârpă și șlam |
| Cererea de energie | Potenţial mai scăzut | Poate fi necesar un flux de aer cu vid mai mare |
| Rezistenta la abraziune | Ridicat | Pânza poate fi vulnerabilă la uzură |
| Curatenie | Sistem de regenerare | Spălarea/înlocuirea cârpei |
| Funcționare continuă | Da | Da |
| Cele mai bune aplicații | Concentrate minerale și nămoluri fine adecvate | Gamă largă de șlamuri industriale |
Principala concluzie nu este că filtrarea ceramică înlocuiește fiecare filtru convențional.
In schimb:
Filtrarea ceramică este deosebit de valoroasă atunci când umiditatea scăzută a turtei, consumabilele reduse, filtratul limpede și eficiența de funcționare-pe termen lung sunt importante.
Ce industrii folosesc filtre ceramice de vid?
Filtrarea ceramică în vid este considerată pe scară largă pentru aplicațiile în care separarea solidelor-lichidelor și deshidratarea mecanică sunt critice.
Aplicațiile tipice includ:
Mineritul și prelucrarea mineralelor
Concentrat de minereu de fier
Concentrat de cupru
Concentrat de aur
Concentrat de plumb-zinc
Minerale de litiu
Minerale-de pământ rare
Concentrat de nichel
Concentrat de mangan
Minerale ne-metalice
Prelucrare chimică
Suspensii chimice
Materiale precipitate
Produse industriale de cristalizare
Separarea chimică a solidelor-lichide
Aplicații de mediu
Nămol industrial
Tratarea apelor uzate
Deshidratarea nămolului
Proces{0}}recuperarea apei
Cea mai bună aplicație este determinată de caracteristicile materialului, mai degrabă decât de numele industriei.
Cum să selectați dimensiunea corectă a filtrului de vid ceramic
Să presupunem că o plantă trebuie să proceseze 100 de tone de concentrat uscat pe oră.
Primul pas nu ar trebui să fie:
„Ce mașină de 100 t/h ar trebui să cumpărăm?”
În schimb, calculul de inginerie ar trebui să ia în considerare:
Debitul necesar de solide uscate
Concentrația de solide de alimentare
Distribuția dimensiunii particulelor
Caracteristicile formării prăjiturii
Țintă umiditatea tortului
Ciclul de filtrare
Capacitate specifică așteptată
Zona de filtrare necesară
Numărul de unități de operare
Capacitate standby
Pentru instalațiile industriale continue, redundanța este de asemenea importantă.
De exemplu, o fabrică poate alege mai multe unități de filtrare mai mici în loc de o mașină extrem de mare pentru a îmbunătăți flexibilitatea operațională și disponibilitatea întreținerii.
Configurația finală trebuie determinată prin calcule de proces și, acolo unde este necesar, prin teste de filtrare.
Ce date ar trebui să trimiteți unui producător de filtre ceramice?
Dacă doriți o cotație exactă, trimiterea doar a tonajului necesar este de obicei insuficientă.
Un furnizor profesionist va avea nevoie în mod normal de informații precum:
Informații despre feed
Denumirea materialului
Rata de avans
Concentrație solidă
Densitatea nămolului
Distribuția dimensiunii particulelor
Temperatură
pH
Compoziția chimică
Cerințe de produs
Capacitate necesară de solide uscate
Țintă umiditatea tortului
Claritatea necesară a filtratului
Cerințe de descărcare a prăjiturii
Condiții de funcționare
Ore de funcționare pe zi
Funcționare continuă sau discontinuă
Sursa de alimentare disponibila
Apa disponibila
Sistem de vid existent
Mediu de instalare
Informații despre site
Zona de instalare disponibila
Altitudinea
Temperatura mediului ambiant
Echipamente de proces existente
Cerințe de automatizare
Cu cât informațiile sunt mai complete, cu atât selecția echipamentului va fi mai fiabilă.
7 întrebări de pus înainte de a cumpăra un filtru de vid ceramic
Înainte de a semna un contract de cumpărare, întrebați producătorul:
1. Echipamentul a fost testat cu material similar cu al nostru?
Testele de laborator sau pilot pot reduce semnificativ riscul de selecție.
2. Ce capacitate de filtrare poți garanta?
Solicitați capacitatea în condiții de material și operare definite.
3. Ce umiditate a tortului poți garanta?
O garanție de capacitate fără o țintă de umiditate poate să nu ofere suficientă protecție pentru cumpărător.
4. Care este consumul de energie estimat pe tonă?
Acest lucru este mai util decât simpla cunoaștere a puterii motorului instalat.
5. Cât durează în mod normal plăcile ceramice?
Întrebați ce condiții de funcționare presupune estimarea.
6. Ce metode de regenerare sunt disponibile?
Capacitatea de curățare poate influența direct-performanța pe termen lung.
7. Ce se întâmplă dacă performanța de filtrare scade?
Un furnizor trebuie să aibă o procedură clară de inspecție, curățare, întreținere și depanare.
De ce este mai importantă testarea echipamentelor decât specificațiile broșurii
Filtrarea depinde în mare măsură de material-.
O broșură vă poate spune dimensiunile mașinii, puterea instalată, zona de filtrare și capacitatea nominală.
Nu poate prezice pe deplin cum se va comporta nămolul dumneavoastră.
Două concentrate pot avea:
Dimensiuni similare ale particulelor
Concentrații similare
Densități similare
dar produc rezultate de filtrare foarte diferite din cauza diferențelor în forma particulelor, compoziția minerală, chimia suprafeței, permeabilitatea turtei și comportamentul de sedimentare.
Acesta este motivul pentru care un furnizor serios de echipamente de filtrare ar trebui să poată discutatestarea materialelor și validarea procesuluimai degrabă decât să recomande pur și simplu o mașină dintr-un tabel de capacitate.
De ce să alegeți Zhongyu pentru filtrarea ceramică cu vid?
Zhongyu abordează filtrarea ceramică în vid din perspectiva ingineriei-de echipamente, mai degrabă decât să trateze filtrul ceramic ca pe o mașină de sine stătătoare.
Obiectivul este de a potrivi sistemul de filtrare cu condițiile reale de proces ale clientului.
În funcție de proiect, Zhongyu poate evalua:
Caracteristicile materialelor
Concentrația de șlam
Distribuția dimensiunii particulelor
Capacitate de filtrare necesară
Ținta umidității tortului
Condiții de vid
Configurație plăci ceramice
Cerințe de curățare și regenerare
Cerințe de automatizare
Integrarea proceselor în aval
Această abordare îi ajută pe clienți să evite o greșeală comună de cumpărare:
cumpărând mai întâi o mașină și încercând ca procesul să se potrivească mai târziu cu mașina.
În schimb, sistemul de filtrare ar trebui proiectat în jurul procesului.
Valoarea reală a unui filtru de vid ceramic
Valoarea unui filtru de vid ceramice nu trebuie măsurată doar prin câte tone poate procesa pe oră.
O evaluare mai bună are în vedere întregul lanț de producție.
De exemplu:
Deshidratare mai bună
↓
Reduceți umiditatea turtei de filtru
↓
Mai puțină apă care intră în procesele din aval
↓
Sarcina de uscare mai mică
↓
Consum de energie potențial mai mic
↓
Cost de operare mai mic pe tonă
În același timp:
Suporturi ceramice cu durată lungă de viață{0}
↓
Înlocuire redusă a consumabilelor
↓
Mai puține întreținere și timpi de nefuncționare
↓
Producție continuă mai stabilă
Acesta este locul în care filtrarea ceramică în vid poate crea valoare dincolo de etapa de filtrare în sine.
Lista de verificare pentru achiziționarea filtrului de vid ceramic
Înainte de a solicita oferte, asigurați-vă că puteți răspunde la aceste întrebări:
☐ Ce material filtrezi?
☐ Care este capacitatea necesară de solide uscate?
☐ Care este concentrația de solide de alimentare?
☐ Care este distribuția mărimii particulelor?
☐ Care este umiditatea țintă a turtei de filtru?
☐ Ce calitate a filtratului este necesară?
☐ Care este temperatura și pH-ul șlamului?
☐ Nămolul este abraziv?
☐ Există probleme de detartrare sau murdărire chimică?
☐ Câte ore de funcționare sunt necesare pe zi?
☐ Este necesară funcționarea continuă?
☐ Ce sursă de alimentare este disponibilă?
☐ Ce sistem de curățare este necesar?
☐ Este disponibilă testarea pilot?
☐ Ce garanții de performanță oferă furnizorul?
☐ Care este costul preconizat pe tonă pe durata de viață a echipamentului?
Dacă nu puteți răspunde la câteva dintre aceste întrebări, un producător profesionist ar trebui să vă ajute să le determinați înainte de alegerea finală a echipamentului.
Gânduri finale: Cum să alegi filtrul de vid ceramic potrivit
Cel mai bunfiltru de vid ceramicnu este neapărat cea mai mare mașină, mașina cu cel mai mare nivel de vid sau cea mai mică-cotație.
Este sistemul care oferă combinația potrivită de:
Capacitate + umiditatea tortului + calitatea filtratului + consumul de energie + fiabilitatea + cerințele de întreținere + costul de viață
Pentru aplicațiile de prelucrare a mineralelor, procesul de selecție ar trebui să înceapă cu șlam și să se încheie cu o analiză completă a costurilor ciclului de viață.
Dacă aplicația dvs. implică minereu de fier, cupru, aur, litiu, plumb-zinc, minerale din pământuri rare-, nămol chimic sau nămol industrial, Zhongyu poate evalua condițiile procesului și poate recomanda o configurație de filtrare ceramică bazată pe aplicația actuală, mai degrabă decât pe o specificație generală a echipamentului.
Aveți nevoie de ajutor pentru a alege un filtru de vid ceramic?
Trimite-i lui Zhongyutipul de material, capacitatea de alimentare, concentrația de suspensie, distribuția dimensiunii particulelor, umiditatea țintă a turtei și cerințele de funcționare.
Inginerii noștri pot folosi aceste informații pentru a determina zona de filtrare adecvată, configurația echipamentului și parametrii de funcționare pentru aplicația dvs.
Nu alegeți un filtru ceramic numai după dimensiunea mașinii. Alegeți-l după performanța procesului și costul total de proprietate.
